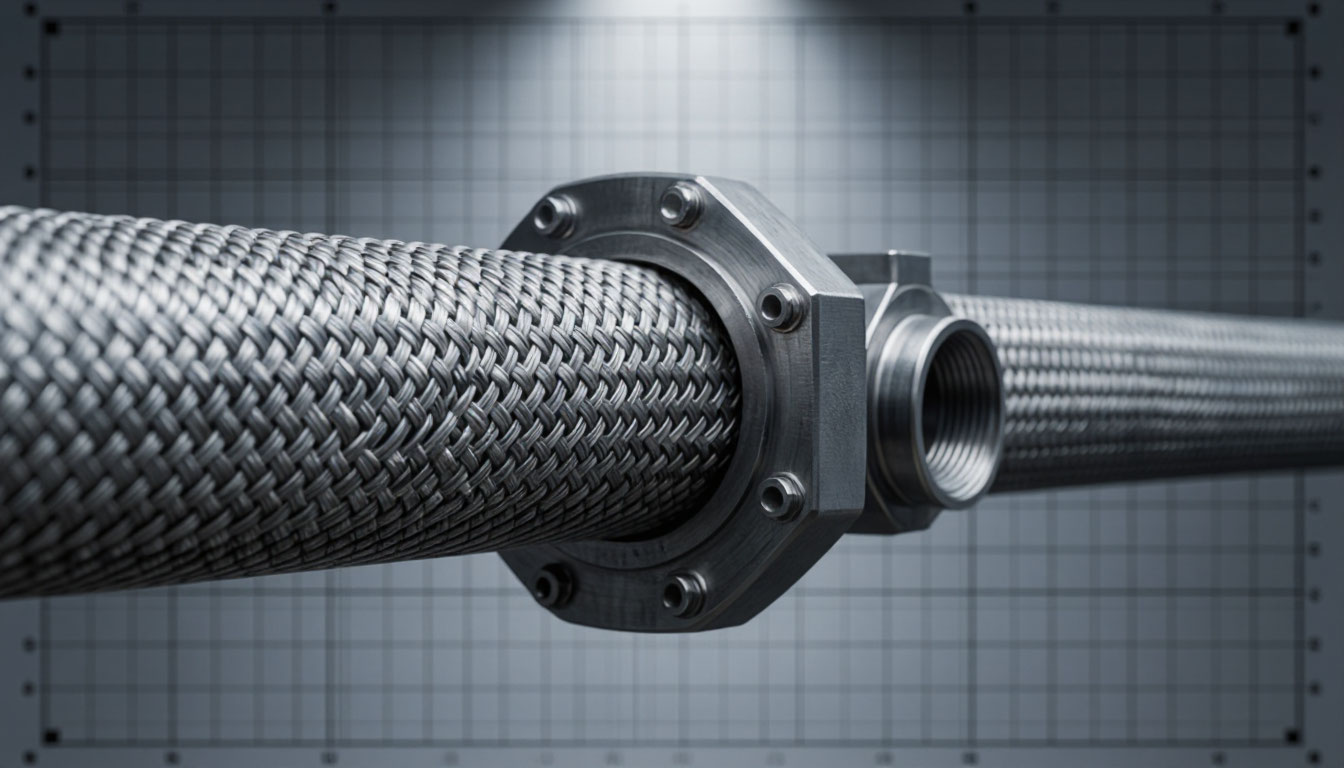

Классификация металлорукавов по группам эксплуатации
Промышленная линейка гибких сильфонных трубопроводов делится на три основные категории: наземная, морская и авиационная. Каждая группа предъявляет уникальные требования к материалам, оплетке и присоединительной арматуре. Наземная эксплуатация предполагает работу в диапазоне температур от -40°C до +400°C и давление до 250 атм.
Морская группа дополнительно требует защиты от хлоридной коррозии (морской соли) и сероводорода (H₂S). Авиационная группа ужесточает требования к массе изделия и виброустойчивости.
Морские и авиационные металлорукава высокого давления смотри здесь, для их применения обязательна сертификация по стандартам ГОСТ-Р с подтверждением на производственных мощностях, прошедших аудит по ISO 9001-2015. Конкретные изделия изготавливаются по ТУ 3642-002-80018215-2015 (для общих нужд) и ТУ 3642-003-80018215-2015 (для специализированных сред, включая криоген и битум).
Вся продукция проходит гидравлические испытания с коэффициентом запаса прочности не менее 2:1 от рабочего давления гарантирует работу без разрушения при кратковременных гидроударах в 1,5 раза выше номинала.
Металлорукава по ОСТ 1 03712-74 и ГОСТ: конструктивные отличия
ОСТ 1 03712-74 авиационный отраслевой стандарт, который до сих пор применяется для наземного авиационного оборудования (заправочные установки, испытательные стенды). Ключевая особенность - присоединительная арматура с метрической резьбой и специальной формой уплотнительного конуса. В отличие от обычных ГОСТ-металлорукавов, здесь допуск на осевое смещение оплетки относительно ниппеля составляет не более 0,3 мм. Для сравнения: общепромышленный ГОСТ допускает до 0,8 мм.
Применение металлорукавов по ОСТ 1 03712-74 оправдано в системах, где требуется многократная стыковка/расстыковка (например, мобильные гидравлические агрегаты). Продаем металлорукав по данному стандарту с арматурой из стали 12Х18Н10Т или титанового сплава ВТ1-0. Резьба по ОСТ 1 03712-74 выполняется с более мелким шагом (например, M18x1,5 вместо M18x2,5 в общепромышленном исполнении), что исключает самоотвинчивание при вибрации 200-500 Гц.
ГОСТ-металлорукава используют дюймовую резьбу (NPT, BSP) и фланцы по DIN или ASME. Практический совет: если вам нужен рукав для среды с температурой ниже -50°C, берите изделия по ОСТ - там требования к холодостойкости оплетки строже (криогенные марки стали). Для горячих масел выше +300°C - только по ГОСТ с сильфоном из AISI 310S.
Криогенные металлорукава с гайкой РОТ
Криогенные среды - жидкий азот (-196°C), гелий (-269°C), кислород и СПГ - разрушают обычные стали хрупким растрескиванием. Для таких условий металлорукав высокого давления комплектуется гайкой РОТ (разъемное однорядное торцевое уплотнение). Гайка РОТ создает металлический контакт «конус-конус» без использования прокладок: на ответной части штуцера выполнена канавка, а на гайке - сферическая поверхность.
Особенность криогенных рукавов с гайкой РОТ в том, что сильфон и оплетка изготавливаются из аустенитной нержавеющей стали с содержанием никеля 10–14% (AISI 304L или 316L). При температуре -196°C аустенитная структура сохраняет вязкость, а мартенситные превращения отсутствуют. Каждый рукав перед отправкой проходит погружение в жидкий азот с внутренним давлением 1,25 от номинала. Если зафиксирована течь по резьбе более 1e-5 cm³/sec - брак.
Где применяется: заправка криоканистр в медицине, системы хранения СПГ на АГНКС, установки разделения воздуха. Гайка РОТ допускает до 50 циклов сборки/разборки без износа уплотнительных поверхностей. Затяжка моментным ключом с усилием 80–120 Н·м (в зависимости от диаметра резьбы). Нельзя использовать смазки на органической основе - только фторопластовая смазка ФО-60 или перфторполиэфиры (например, Fomblin).
Сейсмовставки U-Flex. Защита трубопроводов при землетрясениях
Сейсмовставка специализированный металлорукав с ограниченной гибкостью, но высокой компенсирующей способностью по осевым и поперечным смещениям. U-Flex - не просто бренд, а конструктивная схема: сильфон с увеличенным шагом гофры (обычно 12–20 мм против 6–8 мм у стандартного) и двойной оплеткой. Такая геометрия позволяет сейсмовставке поглощать смещения до 50 мм в любом направлении и осевые перемещения ±30 мм при давлении до 16 МПа.
U-Flex сейсмовставки работают в системах ГПА (газоперекачивающих агрегатов), ГДТ ГПУ (газотурбинных двигателей газоперекачивающих установок) и на объектах нефтехимии. Погрешность при землетрясении магнитудой до 7 баллов по MSK-64: сейсмовставка берет на себя деформации, предотвращая разрыв труб.
Монтаж производится строго в распор между двумя неподвижными опорами, с обеих сторон устанавливаются направляющие опоры на расстоянии не более 2 м. Игнорирование этого требования превращает сейсмовставку в обычный амортизатор, не способный выдержать поперечный сдвиг.
Продаем металлорукав под с резьбовыми соединениями типа U-Flex с патрубками под приварку или фланцами ANSI 150#–600#. При заказе указывайте расчетную сейсмичность района - для 9-балльной зоны потребуется вставка с гасителем колебаний на основе эластомерного слоя между оплеткой и сильфоном.
Металлорукава для ГДТ ГПУ и ГПА: работа с пульсирующими потоками
Газотурбинные двигатели (ГДТ) газоперекачивающих установок (ГПУ) и газоперекачивающие агрегаты (ГПА) создают на выходе пульсацию частотой 50–200 Гц с амплитудой до 15% от среднего давления. Обычный металлорукав быстро устает из-за малоцикловой усталости: сильфон растрескивается по вершинам гофр после 10 000–20 000 циклов. Для ГПА и ГДТ ГПУ разработаны специальные металлорукава с сильфоном коробчатого профиля (тип «У» или «S»).
Такие рукава относятся к категории «металлорукава высокого давления специализированного назначения» и изготавливаются по отдельным чертежным номерам.
Например, для ГПА-16 «Урал» применяется рукав с гидрогасителем пульсаций - внутри сильфона устанавливается перфорированная трубка (диаметр отверстий 1–2 мм, шаг 5 мм в шахматном порядке). Гашение пульсаций достигается за счет диссипации энергии потока при проходе через малые отверстия.
Резьбовые соединения на таких рукавах - исключительно коническая резьба NPT или метрическая уплотненная (по типу «металл-металл»). Для ГПА важно исключить утечки горючего газа, поэтому сварные швы контролируются цифровой радиографией.
Не заменяйте специализированный рукав для ГПА общепромышленным - амплитуда пульсаций разрушит сильфон за 3 месяца вместо гарантийных 5 лет.
Металлорукава под приварку и фланцевого исполнения
Под приварку (РГМ и 4655А)
Металлорукав под сварку гибкий сильфон с оплеткой, к патрубкам которого не приварены фланцы или резьбовые ниппели. Типы РГМ (рукав газовый металлический) и 4655А различаются конструкцией оплетки: у РГМ используется плоская лента из нержавейки, у 4655А - круглая проволока диаметром 0,8–1,2 мм.
Патрубки под приварку изготавливаются со скошенной кромкой под углом 30° (для ручной дуговой сварки) или с цилиндрической разделкой для аргонодуговой сварки неплавящимся электродом (TIG).
Монтаж на трубопровод: прихватка четырьмя точками, затем обварка корневого шва, заполнение и облицовка. Обязательно использовать обратный дутье аргона с внутренней стороны во избежание гребенки (окислов на внутренней поверхности). После сварки - контроль рентгеном или капиллярным методом (пенетранты).
Металлорукав под приварку выбирают, когда фланец под заказ выточить не из чего, либо труба от заказчика из экзотического сплава (инконель, хастеллой). Тип РГМ имеет меньшую жесткость на изгиб (радиус изгиба 6×DN против 10×DN у 4655А), что критично в стесненных условиях.
Фланцевый металлорукав (ГОСТ, ASME, DIN)
Фланцевое исполнение - стандарт для магистралей диаметром от 50 мм и давлением выше 10 МПа. Фланцы по ГОСТ 33259-2015 (ответные к ГОСТ 12815-80), по ASME B16.5 (Class 150–2500) и по DIN 2633–2635 различаются размерами и материалом прокладок. Для агрессивных сред используется фланец на шейке (тип Long Weld Neck) - он распределяет концентраторы напряжений в зоне сварного шва дальше от сильфона.
Практическое требование: при заказе фланцевого металлорукава указывайте точную толщину прокладки (паронит, фторопласт или металлическая SPIRAL WOUND). Гибкая длина рукава должна компенсировать тепловое расширение трубопровода - расчетная формула: L = (ΔL * E * A) / (P * S), где ΔL - тепловое удлинение в мм, E - модуль упругости стали (2,0×10⁵ МПа), A - площадь сечения сильфона, P - давление, S - запас 3. Пример: для стальной трубы длиной 10 м, нагретой на 250°C, удлинение 30 мм. Требуется фланцевый рукав длиной не менее 600 мм.
Соединения! Резьбовые, БРС и камлоки
Металлорукав с резьбовыми соединениями
Резьбовые фитинги - самый массовый тип присоединения для диаметров до 2 дюймов. Применяются три стандарта: коническая резьба NPT (уплотнение по виткам), цилиндрическая BSP с прокладкой-шайбой, метрическая уплотненная с конусом 60° по DIN 2353 (аналогична системам PARKER EO и Legris). Ключевой параметр - осевая нагрузка, которую можно прикладывать к резьбе при затяжке. Для NPT 1/2" - не более 120 Н·м, иначе разрыв корпуса ниппеля.
Продаем металлорукав под с резьбовыми соединениями с фиксацией контргайкой или с замком типа «гусиная лапка» (для виброопасных зон).
При заказе уточните, нужна ли разборная резьба на фланце (Swivel nut). Поворотная гайка упрощает монтаж, но снижает максимальное рабочее давление на 15–20% из-за ослабленного сечения в кольцевой канавке стопорного кольца.
С БРС и камлоками
Быстроразъемные соединения (БРС) и камлоки - выбор для частого переподключения (бензовозы, химчистка, мобильные насосные станции). Отличие: БРС имеют фиксирующие шарики в кольцевой канавке, а камлок - два рычага, стягивающих две половинки с резиновой прокладкой. Камлоки дешевле, но герметизируют только при низких давлениях (до 1,6 МПа). БРС выдерживает до 40 МПа (например, серия ISO 7241-1, размер B20).
Металлорукав с БРС и камлоками для абразивных сред (цемент, бентонит) требует армирования внутреннего слоя наплавкой карбида вольфрама. Игнорирование приводит к прорезке уплотнительных колец через 50–100 циклов.
При заказе указывайте тип среды: для кислот БРС должно быть из титана (ВТ1-0) или Hastelloy C276, для питьевой воды - из нержавейки AISI 304 с электрохимической полировкой внутренней поверхности (Ra < 0,8 мкм).
Авиационные и судовые металлические шланги
Номенклатура включает авиационные РМЗ (8Д4.498.094) и судовые гибкие вставки. Главное отличие от наземных - контроль массы в граммах. Авиационный рукав 8Д4.498.094 имеет оплетку из титановой проволоки Ø0,4 мм (шаг оплетки 3 мм) и массу погонного метра 0,85 кг при DN25 - на 40% легче нержавеющего аналога. Давление рабочее - 28 МПа, разрушающее - 84 МПа.
Судовые металлорукава должны иметь сертификат РМРС (Российский морской регистр судоходства) и проходить испытание на стойкость к горению в атмосфере с 5% H₂S. Для судовых шлангов запрещено применять цинксодержащие стали - цинк в паре с соленой водой создает гальваническую пару и разрушает сталь за 1000 часов (40 суток). Только хромоникелевая титаносодержащая сталь 08Х18Н10Т (AISI 321) с содержанием титана 5×C минимум.
Практический совет: для авиационных стендов не используйте б/у судовые рукава - у них другая арматура (судовая - коническая резьба с углом 55°, авиационная - 60°). Несовмещение резьб гарантирует течь при первом же подъеме давления.
Технология изготовления- сильфон и оплетка
Базовая конструкция: сильфон (гофрированная труба) + наружная оплетка. Сильфон формируется из трубы-заготовки гидроформовкой или катанием: давление внутри до 2000 бар выдает гофры строго рассчитанной формы (U- или V-образные).
Толщина стенки сильфона - 0,2–0,5 мм, шаг гофр - 2,5–12 мм. При давлении 25 МПа оплетка принимает на себя 85% осевых усилий, сильфон отвечает только за герметичность.
Оплетка - трикотаж из стальной ленты или вязаная из проволоки (косичкой 8, 12 или 16 нитей). Для абразивных сред снаружи (кабель-трасса в грунте) оплетка дублируется спиралью из стальной ленты толщиной 1 мм металлорукав «со шланговой броней».
К сильфону аргонодуговой сваркой приваривают фитинги. Сварка выполняется на выведенном наружу режиме DC- (электрод W-20, ток 60–90 А, аргон 6–8 л/мин). Обязательный контроль цвета сварного шва: от соломенного до синего - брак (перегрев). Качественный шов - серебристый с легкой радужностью.
Материалы? Нержавеющая аустенитная сталь AISI 304 и аналоги
Практически все компоненты изготавливаются из хромоникелевой титаносодержащей аустенитной стали марки AISI 304 (российский аналог 09Х18Н9). Содержание углерода - ≤0,08%, хрома - 18–20%, никеля - 8–10,5%. Именно никель обеспечивает стабильность аустенитной структуры от -196°C до +550°C.
Сталь не упрочняется термообработкой (только наклеп при деформации) и немагнитна - важное свойство для использования рядом с магнитными расходомерами или в системах управления МРТ.
Для работы с серной кислотой требуется AISI 316 (10Х17Н13М2) с добавлением молибдена 2–3%, для хлоридов - AISI 904L (содержит медь). Однако по ТУ 3642-003-80018215-2015 основным материалом остается 09Х18Н9. Повышенная стойкость к агрессивным средам достигается за счет пассивации в 20% азотной кислоте при 40°C в течение 2 часов.
Практические рекомендации по выбору и эксплуатации
Первое: определите группу эксплуатации - наземная, морская или авиационная. От этого зависит материал арматуры и наличие сертификата (например, одобрение DNV для моря). Второе: для пульсирующих потоков (ГПА, ГПУ, ГДТ) требуются металлорукава с гидрогасителем или сильфон коробчатого профиля. Обычные U-образные гофры разрушатся за 5000 циклов.
Третье: для криогенных сред обязательна гайка РОТ с металлическим контактом и маркировка «Крио-» на оплетке. Четвертое: сейсмовставки U-Flex нужны для зон сейсмичностью > 7 баллов. Не экономьте - при землетрясении дешевый рукав сорвет фланец, и цена бездействия возрастет в 100 раз.
Пятое: резьбовые соединения фиксируйте не герметиком (Loctite), а контргайкой - герметик выдавит при первом прогреве выше +150°C. Шестое: для БРС и камлоков закладывайте запас по износу уплотнений - каждые 200 стыковок заменяйте комплект резиновых колец (фаворит - фторкаучук FKM для масел и NBR для воды).
Итоговая рекомендация: приобретайте металлорукава по полному комплекту документации - паспорт с протоколом гидроиспытаний, сертификат на материал сильфона и оплетки, заключение о качестве сварных швов.
Изделия по ТУ 3642-002-80018215-2015 и ТУ 3642-003-80018215-2015, соответствующие ОСТ 1 03712-74 и ГОСТ, а также ОТТ-23.040.70-КТН-0414-22 (для нефтегазового сектора) гарантируют десятилетие работы, если соблюдены режимы монтажа, описанные выше.
