Швеллер 14У: эталон прочности и надежности в мире металлопроката

Швеллер 14У https://steelradar.ru/catalog/shveller/shveller-14u/ это металлопрокат, поперечное сечение которого выполнено в форме буквы "П". Осевой центр симметрии такого профиля проходит через центральную стенку, что обеспечивает конструкции высокую несущую способность и устойчивость к деформациям под воздействием как статических, так и динамических нагрузок. Производство этого вида проката строго регламентируется нормами ГОСТ 8240-97, гарантирующими точность геометрических параметров и соответствие высоким стандартам качества.

Швеллеры данной серии изготавливаются методом горячей прокатки, что придает изделию особую прочность и однородность структуры металла.

Технические параметры и геометрическая точность

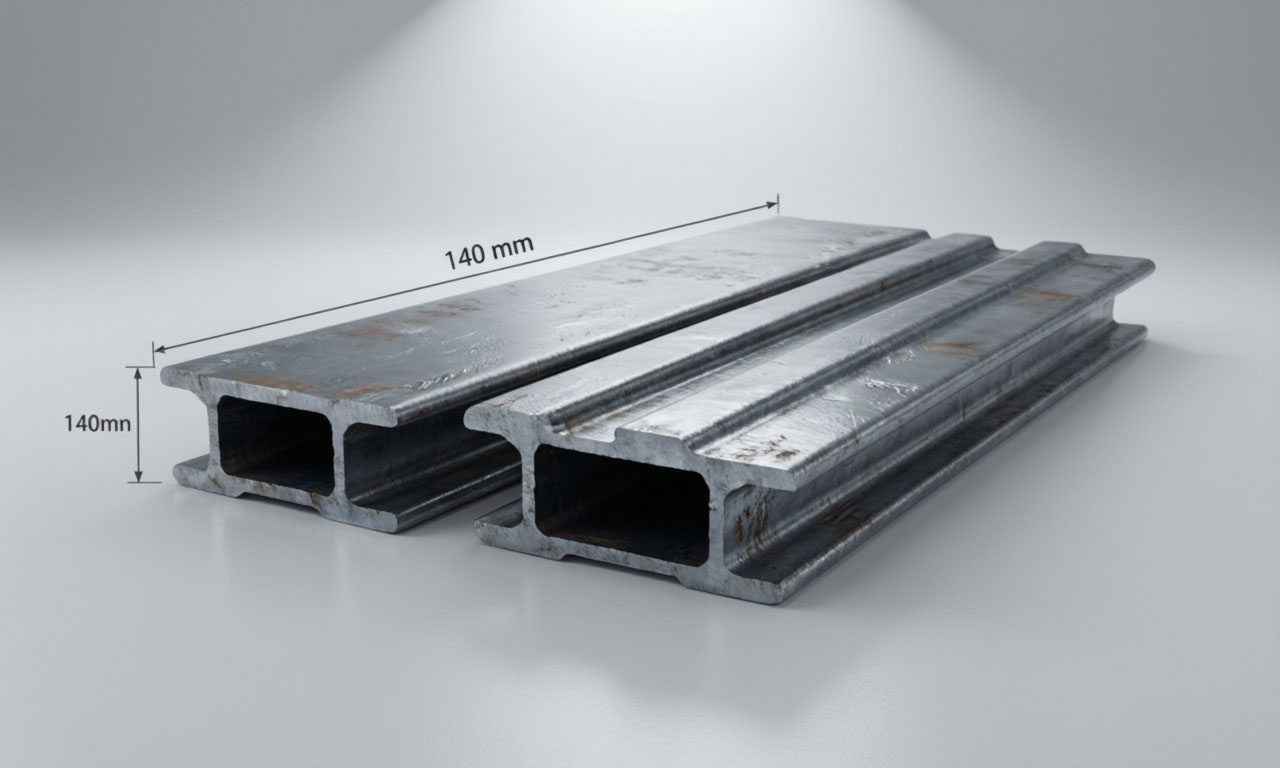

Размерный ряд швеллера 14У тщательно выверен для достижения оптимального баланса между прочностью и материалоемкостью. Высота профиля составляет 140 мм, ширина полки 58 мм, при этом толщина стенки равна 4,9 мм, а толщина полки 8,1 мм. Такое соотношение параметров обеспечивает высокую жесткость конструкции на изгиб при относительно небольшой массе: один погонный метр изделия весит 12,3 кг.

Площадь поперечного сечения профиля достигает 15,6 см², что позволяет эффективно распределять нагрузки по всему элементу.

Геометрические характеристики включают в себя значительный уклон внутренних граней полок, который варьируется в диапазоне 4-10%. Данная особенность способствует улучшению технологичности соединений и снижению концентрации напряжений в узлах конструкций. Профиль выпускается в стандартных длинах от 2 до 12 метров, при этом предельные отклонения по массе не должны превышать ± 4,5% для партии и ± 6% для отдельного швеллера.

Точность изготовления подразделяется на обыкновенную (В) и повышенную (Б), что позволяет выбрать оптимальный вариант для конкретных задач.

Расчетные характеристики и сопротивление нагрузкам

Для профессионального проектирования конструкций критически важны такие характеристики, как момент инерции и момент сопротивления. Швеллер 14У демонстрирует впечатляющие показатели: осевой момент инерции относительно оси X составляет 491 см⁴, а момент сопротивления 70,2 см³. Относительно оси Y эти значения равны 45,4 см⁴ и 11,0 см³ соответственно. Радиус инерции, составляющий 56 мм в главной оси, определяет гибкость элемента и его способность сопротивляться продольному изгибу.

Статический момент полусечения достигает 40,8 см³, что характеризует распределение сдвигающих напряжений в поперечном сечении. Данные параметры позволяют инженерам с высокой точностью прогнозировать поведение конструкции под нагрузкой и обеспечивать необходимый запас прочности. Механические свойства стали, из которой изготавливается профиль, варьируются в пределах: временное сопротивление от 370 до 510 Н/мм², предел текучести от 245 до 390 Н/мм², относительное удлинение от 19 до 27%.

Марки стали и коррозионная стойкость

Швеллер 14У изготавливается из углеродистых и низколегированных сталей различных марок, что позволяет адаптировать изделие под конкретные условия эксплуатации. Наиболее распространенным материалом является сталь Ст3сп, Ст3пс и Ст3кп, обладающая хорошей свариваемостью и обрабатываемостью.

Для конструкций, работающих в условиях повышенных нагрузок или низких температур, применяются низколегированные стали марки 09Г2С, характеризующиеся улучшенными прочностными характеристиками и стойкостью к хрупкому разрушению.

Стандартная поставка осуществляется без защитного покрытия, что требует дополнительной антикоррозионной обработки при использовании в агрессивных средах или на открытом воздухе. Горячее цинкование значительно увеличивает барьерную защиту металла, предотвращая электрохимическую коррозию и продлевая срок службы конструкций. В химическом составе стали присутствуют легирующие добавки: марганец (0,5-0,8%), кремний (0,15-0,3%), а также ограниченное содержание серы и фосфора.

Это обеспечивает стабильность свойств и предсказуемое поведение материала при сварке и механической обработке.

Строительство и промышленное применение

В строительной отрасли швеллер 14У находит широкое применение при возведении каркасов зданий, ангаров, складских комплексов и производственных цехов. Его используют в качестве несущих балок перекрытий, колонн, перемычек над проемами и элементов кровельных ферм. Высокая несущая способность профиля позволяет создавать надежные конструкции с минимальным расходом металла, что положительно сказывается на экономической эффективности проекта.

Горячекатаный швеллер отлично поддается сварке, что делает его незаменимым при создании сборно-разборных и сварных металлоконструкций.

Машиностроение и тяжелое станкостроение активно используют швеллер 14У для создания станин, рам, конвейерных линий и грузоподъемных механизмов. Профиль применяется при производстве строительной и дорожной техники, вагонов, автокранов, тракторов и других машин, испытывающих значительные динамические нагрузки.

В транспортном строительстве данный профиль востребован при сооружении опор мостов, путепроводов, эстакад и тоннелей, где требуются элементы, способные выдерживать длительную эксплуатацию в суровых климатических условиях.

Преимущества горячекатаного профиля

Технология горячей прокатки обеспечивает целый ряд эксплуатационных преимуществ швеллера 14У. В процессе производства при высокой температуре устраняются внутренние напряжения, а структура металла становится более однородной и плотной. Это значительно повышает устойчивость к изгибающим и скручивающим нагрузкам по сравнению с гнутыми профилями или другими видами проката. Относительно небольшая масса погонного метра облегчает транспортировку, монтаж и складирование материала.

Экономическая эффективность использования швеллера 14У заключается в оптимальном соотношении прочности и материалоемкости. Благодаря П-образной форме сечения, профиль обеспечивает высокую жесткость при минимальном расходе стали. Возможность выбора различных марок стали и типов точности позволяет проектировщикам и строителям гибко подходить к решению задач, избегая излишних затрат.

Простота механической обработки резки, сверления, сварки делает этот материал технологичным в производстве и удобным при проведении монтажных работ.

Особенности серии У и дополнительные решения

Серия "У" с уклоном внутренних граней полок отличается повышенной технологичностью при сборке конструкций. Данная особенность облегчает вварку элементов, улучшает качество соединений и способствует более равномерному распределению напряжений. Швеллер 14У является шестым типоразмером в данной серии, что подтверждает его востребованность и универсальность в строительной практике. Предельные отклонения по длине составляют +40 мм при длине до 8 метров и +80 мм при длине свыше 8 метров.

Для повышения коррозионной стойкости и продления срока службы применяется горячее цинкование готовых изделий. Оцинкованный швеллер приобретает надежную защиту от атмосферных воздействий и может эксплуатироваться без дополнительного окрашивания в течение многих лет. Такой вариант особенно актуален для мостостроения, внешних лестничных маршей, ограждений и других конструкций, находящихся под открытым небом.

В отдельных случаях по требованию заказчика может применяться резка мерных и немерных длин, что оптимизирует логистику и снижает количество отходов на производственной площадке.

Сводные технические характеристики швеллера 14У

Сравнительная таблица марок стали для швеллера 14У

Выбор конкретной марки стали определяется условиями эксплуатации конструкции, требуемым запасом прочности и климатическими особенностями региона. Для ответственных узлов рекомендуется применять низколегированные стали с повышенной ударной вязкостью.

5 сфер применения швеллера 14У

1. Каркасное строительство производственных и складских зданий

   Швеллер 14У служит основным несущим элементом при возведении каркасов ангаров, цехов, распределительных центров и логистических комплексов. Профиль применяется для изготовления колонн, ригелей, прогонов и связей жесткости.

   Благодаря высоте сечения 140 мм и толщине стенки 4,9 мм он способен выдерживать значительные ветровые и снеговые нагрузки, характерные для одноэтажных промышленных сооружений с большими пролетами. Горячекатаная технология обеспечивает стабильную геометрию по всей длине, что критично при монтаже большепролетных ферм и подкрановых путей.

2. Тяжелое машиностроение и металлообработка

   В станкостроении швеллер 14У используется для изготовления станин фрезерных, токарных и расточных станков, а также фундаментных плит и монтажных столов. Профиль воспринимает вибрационные и ударные нагрузки, возникающие в процессе резания металла, не накапливая остаточных деформаций.



   Из этого же профиля собирают рамы гильотинных ножниц, прессов и листогибочного оборудования. Момент сопротивления 70,2 см³ обеспечивает необходимую жесткость даже при асимметричном приложении усилий, что часто встречается в эксцентриковых механизмах.

3. Мостостроение и дорожные сооружения

   При строительстве автодорожных и железнодорожных мостов швеллер 14У применяется в составе поперечных балок проезжей части, диафрагм жесткости и опорных ребер главных ферм. Профиль востребован также при сооружении эстакад, транспортных развязок и подпорных стенок. Низколегированная сталь 09Г2С, из которой часто изготавливают этот типоразмер, сохраняет вязкость при температурах до -70°C, что делает его надежным решением для регионов с холодным климатом.

   Уклон внутренних граней полок облегчает установку болтовых соединений высокой прочности в узлах сопряжения элементов.

4. Грузоподъемная и строительная техника

   Автокраны, башенные краны, экскаваторы, погрузчики и бульдозеры в конструкции каждой из этих машин присутствует швеллер 14У. Из него изготовляют стреловые секции, опорные рамы гусеничных тележек, поворотные платформы и противовесы. Профиль работает в условиях знакопеременных нагрузок, возникающих при подъеме, перемещении и опускании грузов. Радиус инерции 56 мм позволяет инженерам правильно рассчитывать стрелы на устойчивость, избегая продольного изгиба при максимальных вылетах.

5. Судостроение и морские сооружения

   В судоремонте и маломерном судостроении швеллер 14У используется для набора корпусов стрингеров, шпангоутов, кильсонов и книц. Профиль идет также на строительство плавучих причалов, пирсов, понтонов и рейдовых бочек. Устойчивость к коррозии достигается горячим цинкованием либо применением специальных лакокрасочных систем.

   При этом масса погонного метра 12,3 кг позволяет сохранять плавучесть конструкций, а достаточная жесткость обеспечивает сопротивляемость волновым нагрузкам и ударам при швартовке судов.

 Для наружных конструкций предпочтительнее использовать оцинкованный швеллер 14У либо профиль из низколегированной стали с последующей окраской. Это существенно продлевает межремонтный период и снижает затраты на обслуживание.

Нормативная база и стандарты для швеллера 14У

Нормативная база для швеллера 14У строится на нескольких взаимосвязанных государственных стандартах, каждый из которых регламентирует определенный аспект производства и применения этого металлопроката. Ключевым документом является ГОСТ 8240-97 "Швеллеры стальные горячекатаные. Сортамент", который устанавливает основные геометрические параметры и требования к размерам. Согласно этому стандарту, швеллер 14У относится к серии "У" профилям с уклоном внутренних граней полок от 4% до 10%.

Норматив четко определяет предельные отклонения по высоте, ширине полок и массе: для высоты до 200 мм допуск составляет ±2,0 мм, а отклонение по массе не должно превышать ±4,5% для партии и ±6% для отдельного изделия. Длина проката варьируется от 2 до 12 метров с возможностью поставки мерной, кратной мерной или немерной длины.

Качество стали, применяемой для изготовления швеллера 14У, регламентируется ГОСТ 535-2005 "Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия". Данный стандарт классифицирует прокат по группам поверхности и устанавливает требования к химическому составу и механическим свойствам углеродистых сталей.

 Для швеллера 14У наиболее распространенными марками являются Ст3сп, Ст3пс и Ст3кп, которые обеспечивают хорошую свариваемость и обрабатываемость. Применение низколегированных сталей, таких как 09Г2С, регулируется ГОСТ 19281-73 "Сталь низколегированная сортовая и фасонная".

Этот стандарт определяет химический состав, механические свойства и правила приемки для сталей повышенной прочности. Для низколегированных марок характерны повышенные значения временного сопротивления (до 510 Н/мм²) и предела текучести (до 390 Н/мм²), что делает их предпочтительными для конструкций, работающих в условиях низких температур или высоких нагрузок.

Производство швеллера методом горячей прокатки обеспечивает однородность структуры металла, что является важным условием достижения заявленных в стандартах прочностных характеристик.

При проектировании строительных конструкций из швеллера 14У важно учитывать требования ГОСТ 27772-2021 "Прокат для строительных стальных конструкций. Общие технические условия". Этот документ, действующий с 1 августа 2022 года, распространяется на горячекатаный фасонный прокат, предназначенный для изготовления строительных стальных конструкций со сварными и другими соединениями.

В перечне нормативных ссылок стандарта присутствует и ГОСТ 8240-97, что подтверждает взаимосвязь нормативных документов при проектировании ответственных строительных объектов. Для выполнения сварных соединений при монтаже конструкций из швеллера 14У применяются требования ГОСТ 5264-80 "Ручная дуговая сварка. Соединения сварные".

Данный стандарт устанавливает основные типы, конструктивные элементы и размеры сварных соединений, что особенно актуально при вварке швеллеров в узлы металлоконструкций, изготовлении рамных узлов и соединении элементов с полками или стенкой профиля.

Соблюдение требований указанных стандартов гарантирует не только геометрическую точность и механическую прочность швеллера 14У, но и его совместимость с другими элементами металлоконструкций, что в конечном счете обеспечивает надежность и долговечность сооружений, возводимых с его применением.

Сводная таблица нормативных документов для швеллера 14У

При выборе швеллера 14У для конкретного проекта необходимо проверять актуальность версий стандартов на момент заказа, так как в нормативную документацию периодически вносятся изменения и дополнения. Особое внимание следует уделять требованиям ГОСТ 27772-2021, который является сравнительно новым и содержит обновленные требования к строительному прокату.
